Supra Ply 3.4S afgeschermde single-wire luidsprekerkabel
De Supra Ply 3.4S combineert een heldere, dynamische muziekweergave met extra bescherming tegen elektrische storingen. Deze single-wire luidsprekerkabel heeft platgevlochten geleiders van 2 × 3,4 mm² vertind OFC-koper en een afscherming rondom de geleiders. Vooral bij een opstelling met veel apparatuur en kabels dicht bij elkaar biedt die afscherming een praktisch voordeel.
Platgevlochten geleiders van vertind OFC-koper
De twee geleiders zijn platgevlochten en liggen met hun brede zijden dicht tegenover elkaar. Deze Ply-constructie houdt de inductantie laag en helpt daarmee om fijne details in het hoog en snelle overgangen in de muziek te behouden. De ruime geleiderdoorsnede van 3,4 mm² houdt daarnaast de kabelweerstand laag, zodat weinig signaal verloren gaat tussen versterker en luidspreker.
Iedere geleider bestaat uit 192 dunne koperdraden. Deze zijn afzonderlijk vertind om het koper tegen oxidatie te beschermen. Een stevige PVC-buitenmantel beschermt de geleiders en de afscherming tijdens het leggen en gebruiken van de kabel.
Wat doet de extra afscherming?
Rondom de geleiders zit een gevlochten scherm van vertind koper. Dit helpt om elektrische en radiofrequente storingen uit de omgeving buiten de kabel te houden. Ook beperkt het de elektrische storing die de kabel zelf uitstraalt naar andere kabels en apparatuur.
Dat is vooral nuttig wanneer luidsprekerkabels dicht langs voedingskabels, stekkerblokken of elektronische apparatuur lopen. Voor het aansluiten van dit scherm heeft de Ply 3.4S een aparte aansluitdraad. Deze draad hoort bij de afscherming en is geen derde luidsprekergeleider.
Klank en verschil met de Supra Ply 3.4
De Supra Ply 3.4 en Ply 3.4S gebruiken dezelfde vertinde OFC-geleiders van 2 × 3,4 mm² en dezelfde platgevlochten basisconstructie. Beide zijn ontwikkeld voor een open, dynamische weergave met duidelijke stemmen en behoud van kleine details. De extra afscherming is het belangrijkste verschil.
Wanneer elektrische storingen invloed hebben op je installatie, kan de Ply 3.4S bijdragen aan meer rust in het geluidsbeeld. Zachte details blijven dan beter hoorbaar en stemmen en instrumenten zijn duidelijker van elkaar te onderscheiden. De afscherming verandert niet automatisch de klankbalans; de meerwaarde zit vooral in het beter behouden van de muziekweergave in een omgeving met storingen.
Bij een compacte opstelling met veel kabels dicht bij elkaar is de 3.4S daarom een logische keuze. Kunnen de luidsprekerkabels ruim gescheiden van voedingskabels worden gelegd, dan kan het hoorbare verschil met de gewone Ply 3.4 kleiner zijn.
De luidsprekergeleiders aansluiten
Verbind de blauwe ader met de plusklem (+) van de versterker en de plusklem van de luidspreker. Verbind de witte ader met de minklem (−) aan beide uiteinden. Volg daarbij de pijlen op de kabel van versterker naar luidspreker.
Je kunt de geleiders rechtstreeks aansluiten op geschikte luidsprekerklemmen of afmonteren met passende banaanpluggen of spades. Zorg dat losse koperdraden geen contact kunnen maken met de naastgelegen aansluitklem.
De afscherming aansluiten: alleen bij de versterker
De aparte aansluitdraad van de afscherming wordt uitsluitend aan de versterkerzijde aangesloten. Gebruik hiervoor bij voorkeur een geschikte aardklem of een door de versterkerfabrikant aangewezen aardpunt op de behuizing. Leg bij iedere luidsprekerkabel deze draad apart van de blauwe en witte luidsprekeraders.
Supra noemt ook de min-luidsprekerklem van de versterker als aansluitmogelijkheid. Gebruik deze alleen wanneer de versterkerfabrikant bevestigt dat dit geschikt is: bij sommige versterkers, waaronder bepaalde gebrugde en klasse-D-modellen, is de minklem geen aardpunt.
Aan de luidsprekerzijde blijft de aansluitdraad van de afscherming los. Isoleer het uiteinde met bijvoorbeeld krimpkous, zodat het geen contact kan maken met de luidsprekerklemmen of andere metalen delen. Sluit de afscherming dus niet aan beide uiteinden aan.
Per meter geleverd
De Supra Ply 3.4S wordt per meter geleverd, zonder connectoren. Voor een stereoset heb je een afzonderlijke kabel naar de linker- en rechterluidspreker nodig. Meet beide kabeltrajecten vooraf en houd voldoende lengte over voor het aansluiten en verplaatsen van de apparatuur.
Technische specificaties
- Type: afgeschermde single-wire luidsprekerkabel
- Aantal luidsprekergeleiders: 2
- Geleiderdoorsnede: 2 × 3,4 mm² / AWG 12
- Geleidermateriaal: vertind zuurstofvrij koper (OFC)
- Geleideropbouw: 192 koperdraden van 0,15 mm per geleider

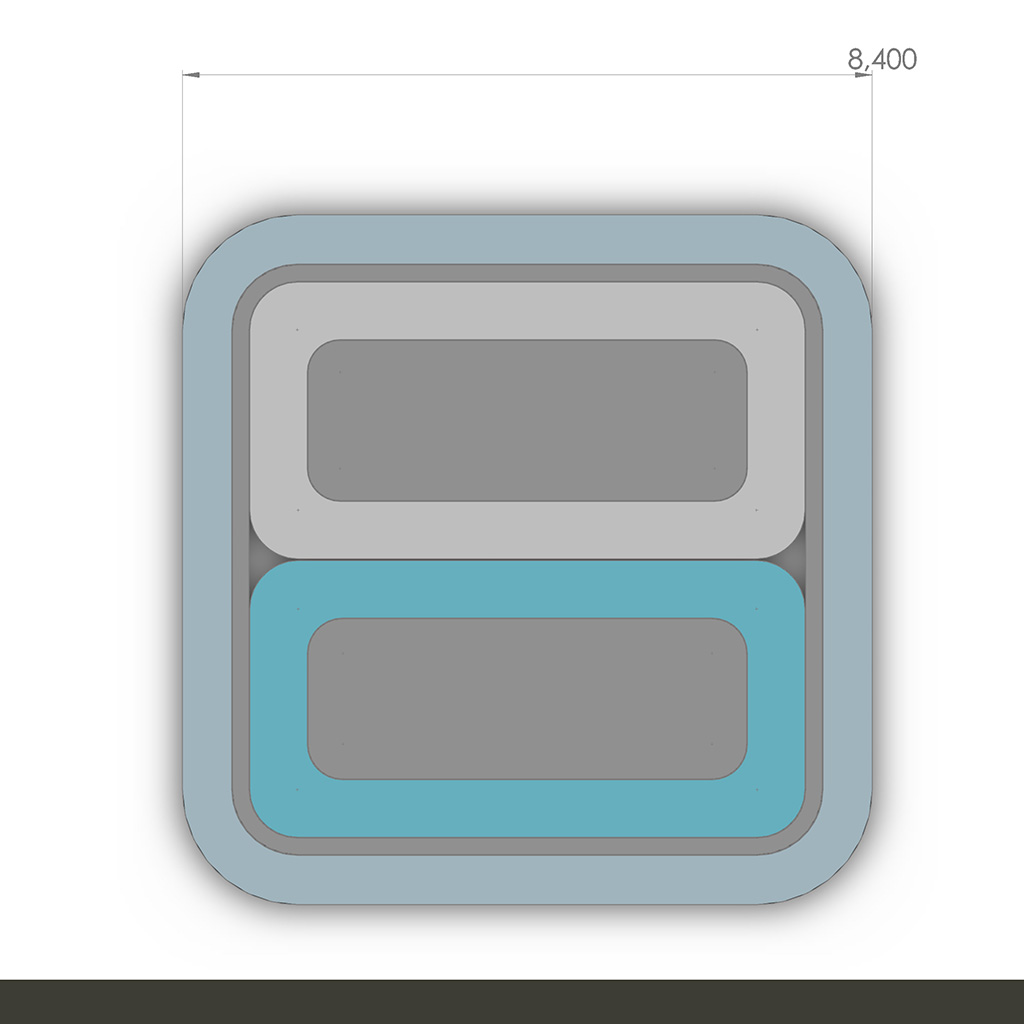

- Constructie: platgevlochten geleiders met brede zijden tegenover elkaar
- Afscherming: gevlochten vertind OFC-koper
- Dekking afscherming: 98%
- Aparte aansluitdraad voor de afscherming: vertind OFC-koper
- Aderisolatie en buitenmantel: PVC
- Buitenafmetingen: 7,3 × 7,3 mm
- Kleur buitenmantel: Ice Blue
- Polariteitsmarkering: blauw (+) en wit (−)
- Weerstand: 5,1 Ω/km
- Inductantie: 0,20 µH/m
- Gewicht: 156 gram per meter
- Productieland: Zweden
- Levering: per meter, zonder connectoren
Kort samengevat
- Platgevlochten geleiders van 2 × 3,4 mm² vertind OFC-koper voor behoud van helderheid, dynamiek en details.
- Extra afscherming tegen elektrische storingen, vooral nuttig bij veel kabels en apparatuur dicht bij elkaar.
- De afscherming wordt alleen aan de versterkerzijde aangesloten en aan de luidsprekerzijde geïsoleerd.
