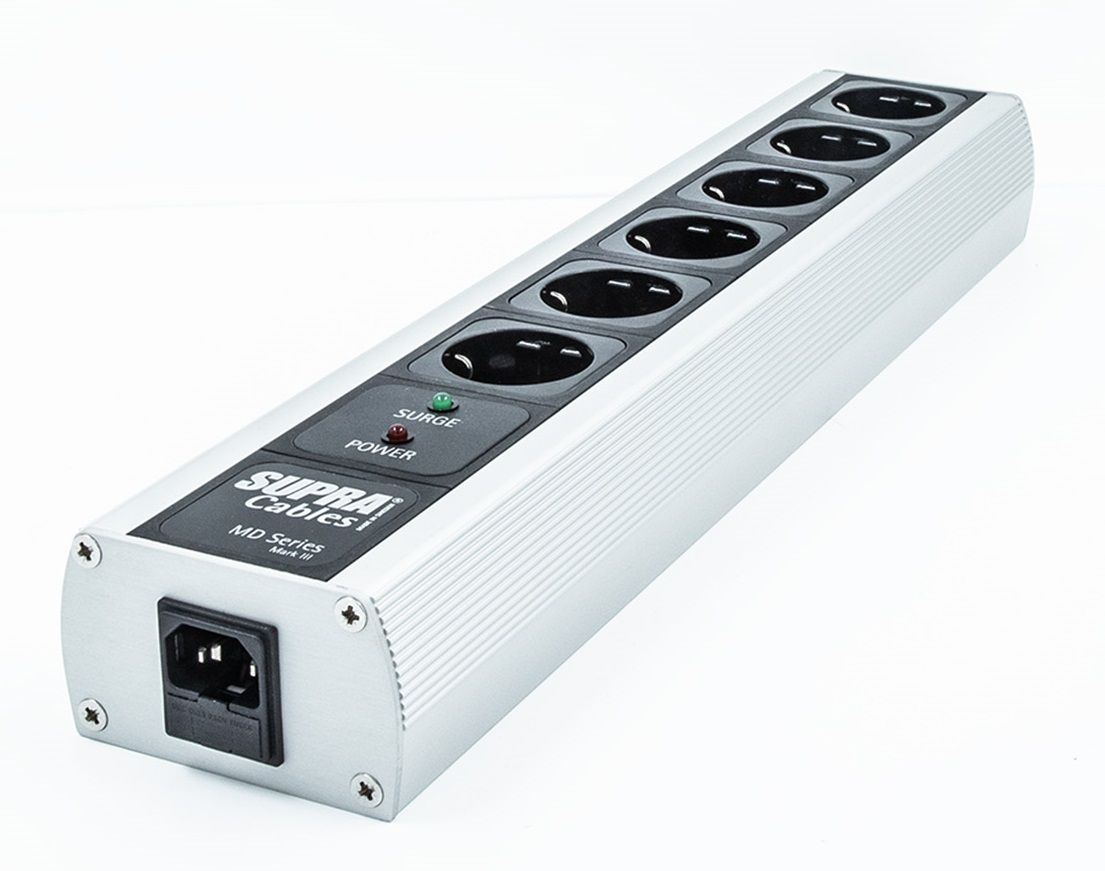

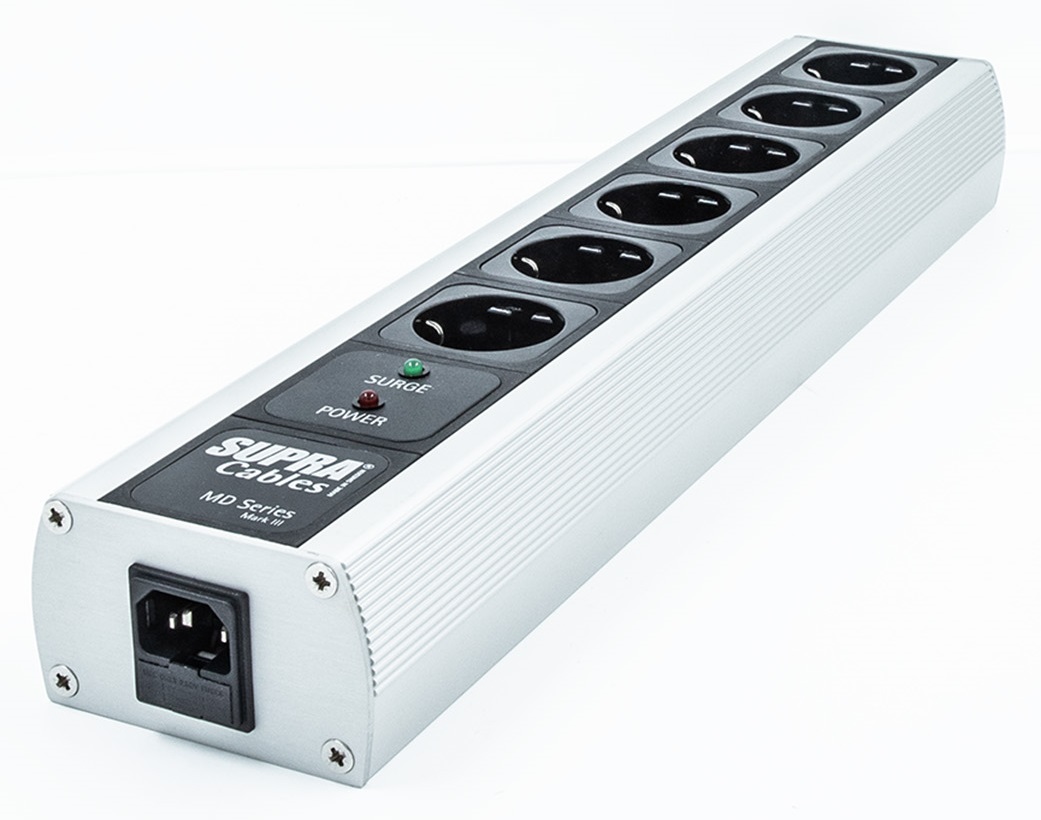

Supra MD06-EU/SP gefilterd stekkerblok met overspanningsbeveiliging
Meer rust in uw muziekweergave én extra bescherming voor uw apparatuur. De Supra MD06-EU/SP combineert zes geaarde aansluitingen met een afgeschermde aluminium behuizing, NIF-filtering en drievoudige overspanningsbeveiliging. Eén ongefilterde uitgang biedt plaats aan uw versterker, vijf gefilterde uitgangen zijn bedoeld voor bronapparatuur.
Waarom de Supra MD06-EU/SP?
Uw audiosysteem deelt het stroomnet met dimmers, schakelende voedingen en allerlei huishoudelijke apparaten. Deze kunnen hoogfrequente storingen veroorzaken die de voeding van uw apparatuur beïnvloeden. De Supra MD06-EU/SP helpt deze storingen te verminderen en voegt bescherming tegen korte spanningspieken toe.
De aluminium behuizing schermt de interne stroomverdeling af tegen elektrische en hoogfrequente invloeden uit de omgeving. Het NIF-netfilter vermindert storingen op de voedingslijn, terwijl de interne bedrading van 2,5 mm² OFC-koper zorgt voor een solide verbinding tussen de netingang en de zes Schuko-contactdozen.
NIF-filtering met behoud van dynamiek
NIF staat voor Non-Intrusive Filtering. Dit filter is ontwikkeld om hoogfrequente storingen te onderdrukken zonder de snelle stroomvraag van de aangesloten voedingen onnodig te beperken. Zo richt de filtering zich op ongewenste elektrische signalen, met behoud van de dynamiek van uw audiosysteem als uitgangspunt.
Het klankmatige doel is een rustiger en overzichtelijker geluidsbeeld, waarin kleine nuances en de plaatsing van stemmen en instrumenten beter naar voren kunnen komen. Hoe groot het verschil is, hangt af van de aanwezige storingen en de gevoeligheid van uw apparatuur.
De maximale RFI-onderdrukking bedraagt circa 40 dB. Dit geeft de vermindering van radiofrequente elektrische storingen aan; het is geen maat voor het dempen van hoorbaar geluid.
Welke apparaten sluit u waar aan?

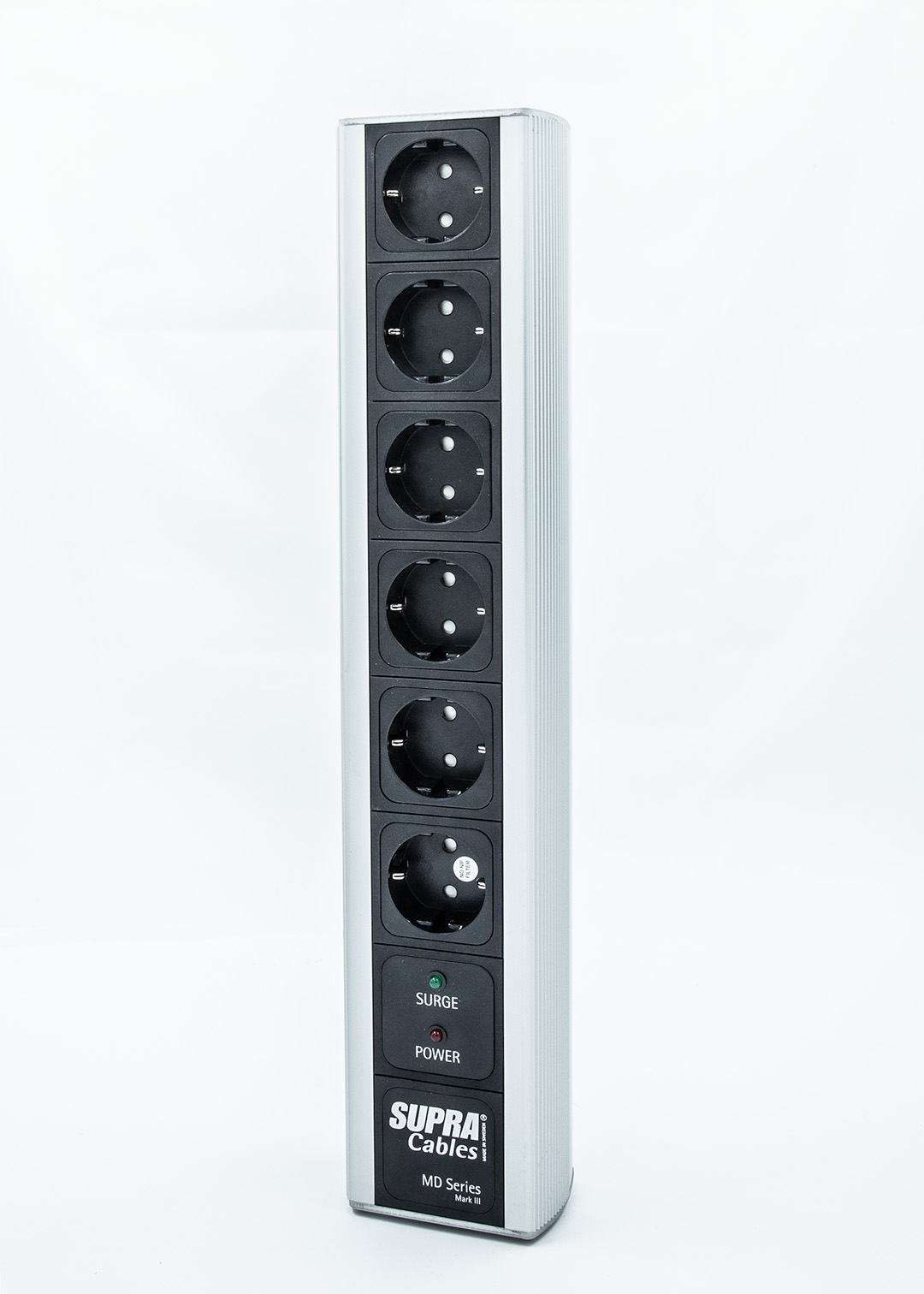

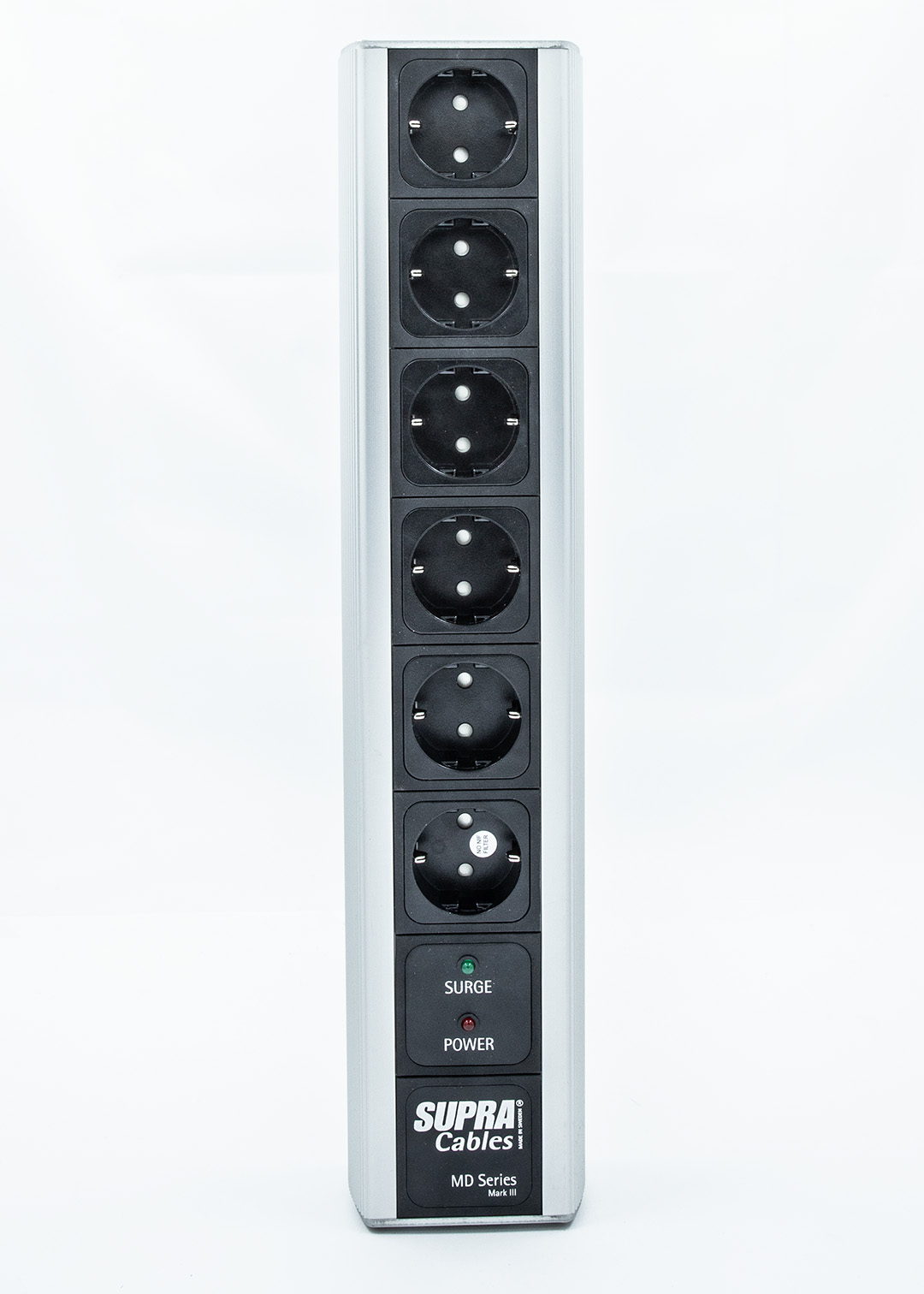

De eerste contactdoos is ongefilterd en wordt aanbevolen voor een geïntegreerde versterker of eindversterker. De overige vijf contactdozen hebben NIF-filtering en zijn geschikt voor bijvoorbeeld een streamer, DAC, cd-speler of phono-voorversterker.
De filterwerking neemt toe richting de laatste uitgang. Gevoelige bronapparatuur kunt u daarom bij voorkeur op de verder gelegen gefilterde aansluitingen plaatsen. Alle zes uitgangen hebben overspanningsbeveiliging, inclusief de ongefilterde aansluiting voor uw versterker.
Heeft uw installatie een andere verdeling nodig? Een aangepaste configuratie met meer of minder gefilterde uitgangen is op aanvraag mogelijk.
Drievoudige overspanningsbeveiliging
De aanduiding SP staat voor Surge Protection, oftewel overspanningsbeveiliging. De MD06-EU/SP begrenst korte spanningspieken tussen fase en nul, fase en aarde en nul en aarde. Daarmee helpt het stekkerblok uw aangesloten apparatuur te beschermen tegen overspanning op het stroomnet.
Filtering en overspanningsbeveiliging vullen elkaar aan. Het NIF-filter vermindert hoogfrequente storingen tijdens normaal gebruik; de overspanningsbeveiliging is bedoeld om schadelijke spanningspieken te begrenzen. De ingebouwde keramische zekering heeft daarnaast een afzonderlijke functie bij te hoge stroom.
De beveiliging biedt geen volledige bescherming tegen iedere blikseminslag. Bij onweer geeft het loskoppelen van de netvoeding en overige aangesloten kabels de meest betrouwbare bescherming.
Met of zonder aan/uit-schakelaar

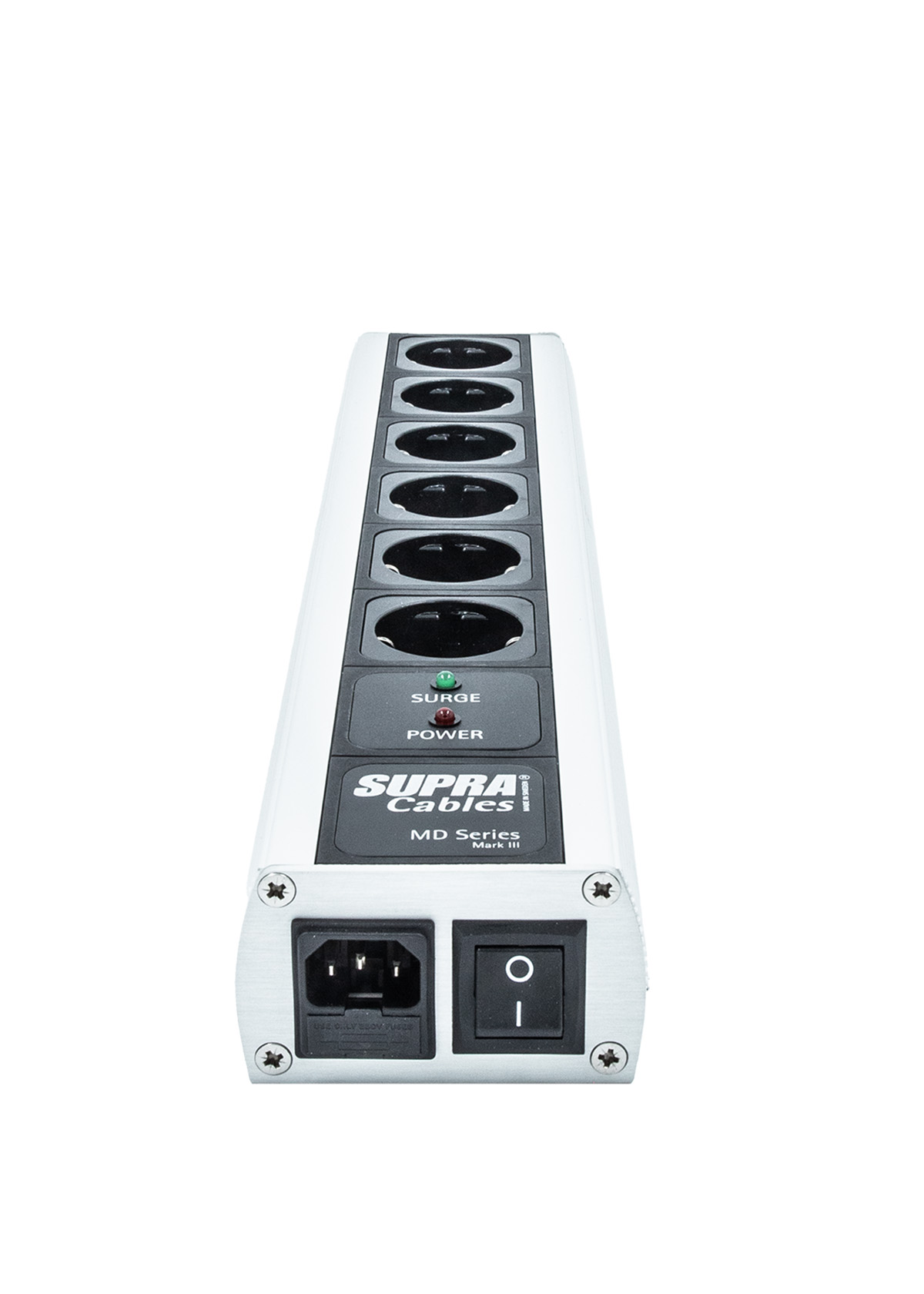

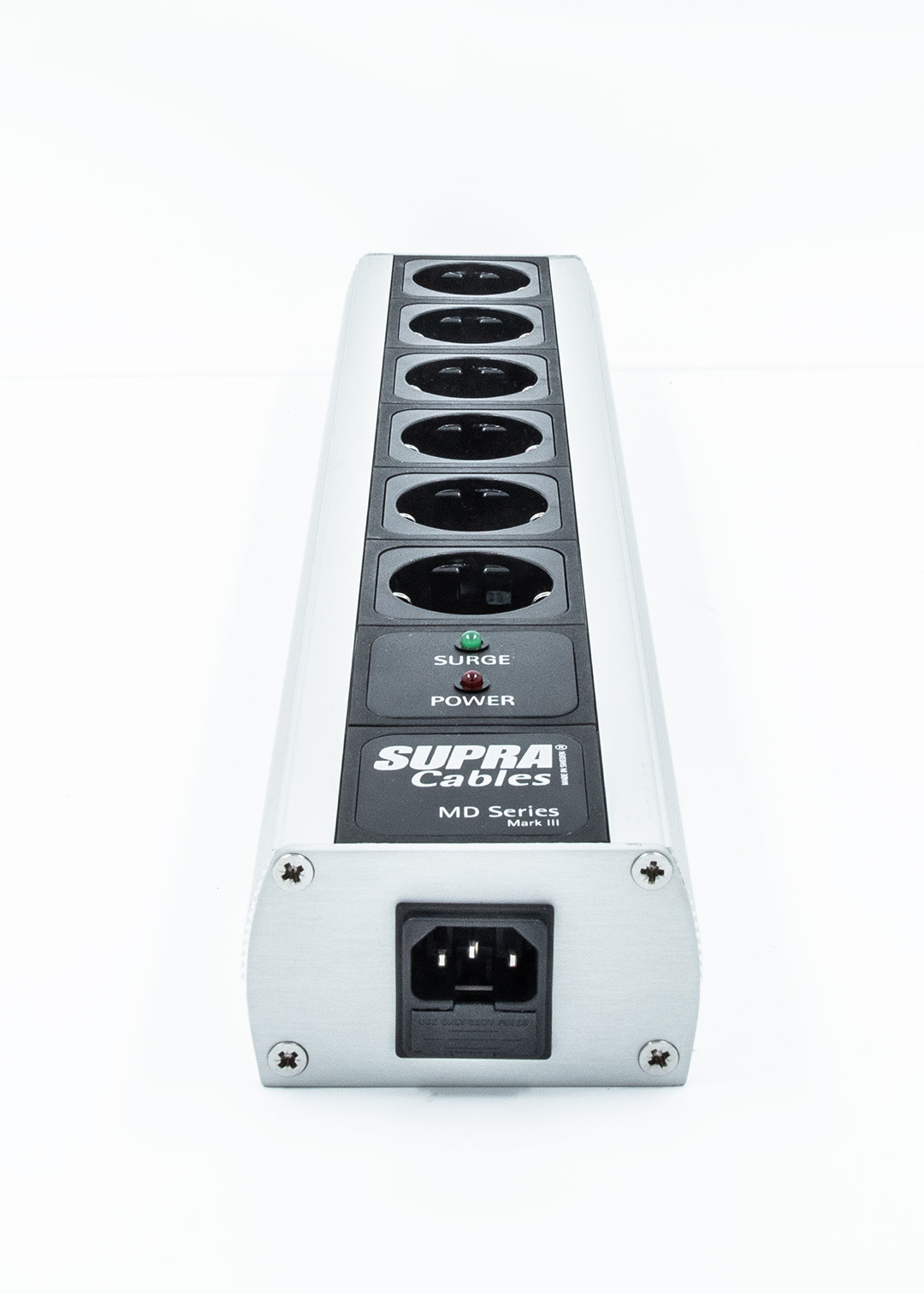

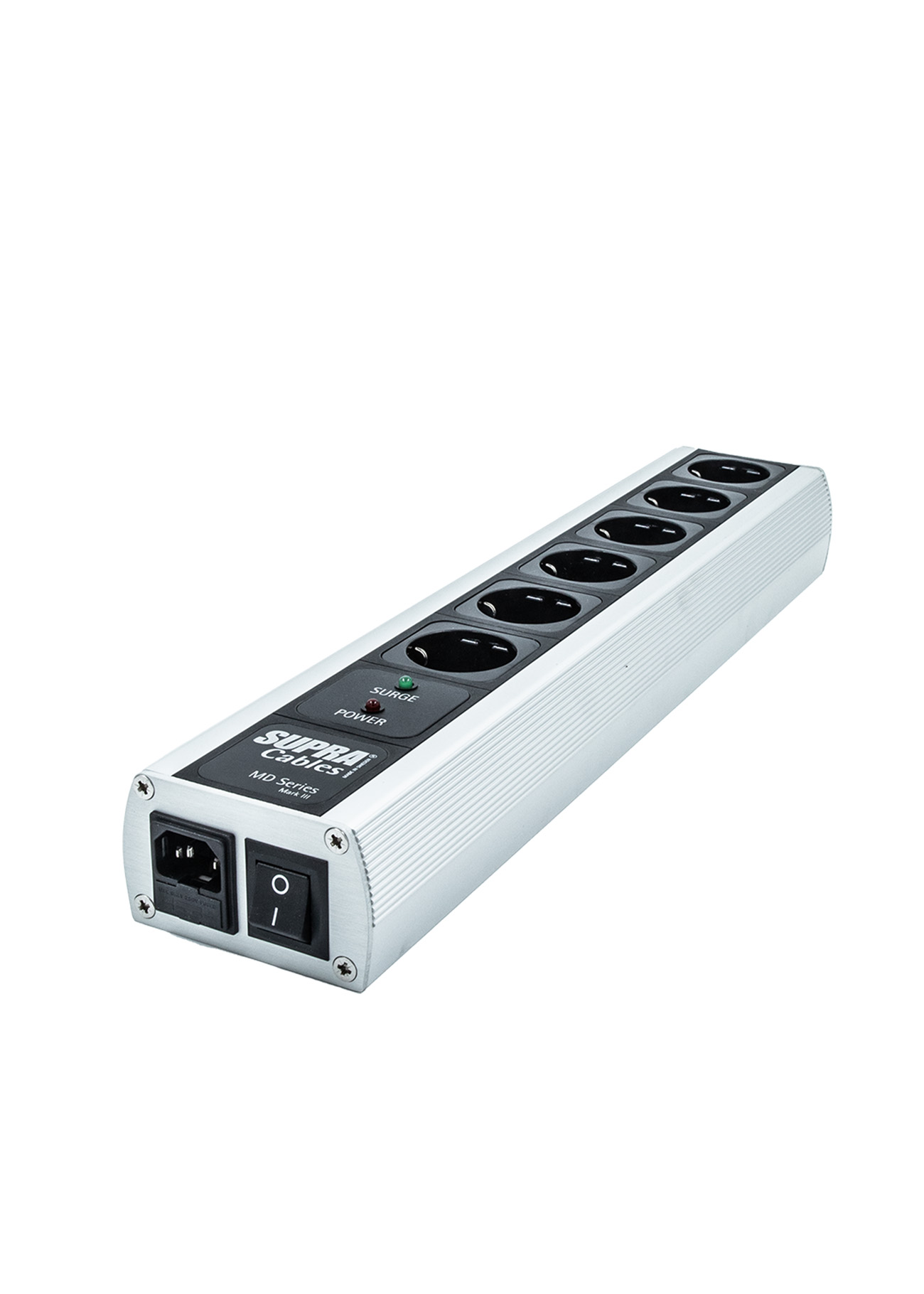

De Supra MD06-EU/SP is verkrijgbaar zonder schakelaar en als uitvoering met een aan/uit-schakelaar. Met de schakelaar onderbreekt u de voeding van alle aangesloten apparaten gezamenlijk. Bij de uitvoering zonder schakelaar bedient u ieder apparaat afzonderlijk.
Beide uitvoeringen combineren afscherming, NIF-filtering en overspanningsbeveiliging. Selecteer op deze productpagina de uitvoering die past bij uw gebruik.
De meerwaarde van de SPC/SP Black-uitvoering
Wilt u ook de interne voedingsverbinding verder verfijnen? De Supra MD06-EU SPC/SP Black combineert dezelfde basisfuncties met verzilverde OFC-koperbedrading van 2,5 mm². SPC staat voor Silver Plated Copper. Deze uitvoering heeft bovendien een zwarte aluminium behuizing.
De meerwaarde zit in de opgewaardeerde interne bedrading. Daarmee is de SPC/SP Black een passende keuze voor luisteraars die naast filtering en beveiliging ook extra aandacht willen besteden aan de stroomverbinding binnen het stekkerblok. De klankmatige inzet is verdere verfijning, transparantie en detailweergave; de mate van verschil hangt af van de complete set.
Aansluiten met een Supra LoRad-voedingskabel

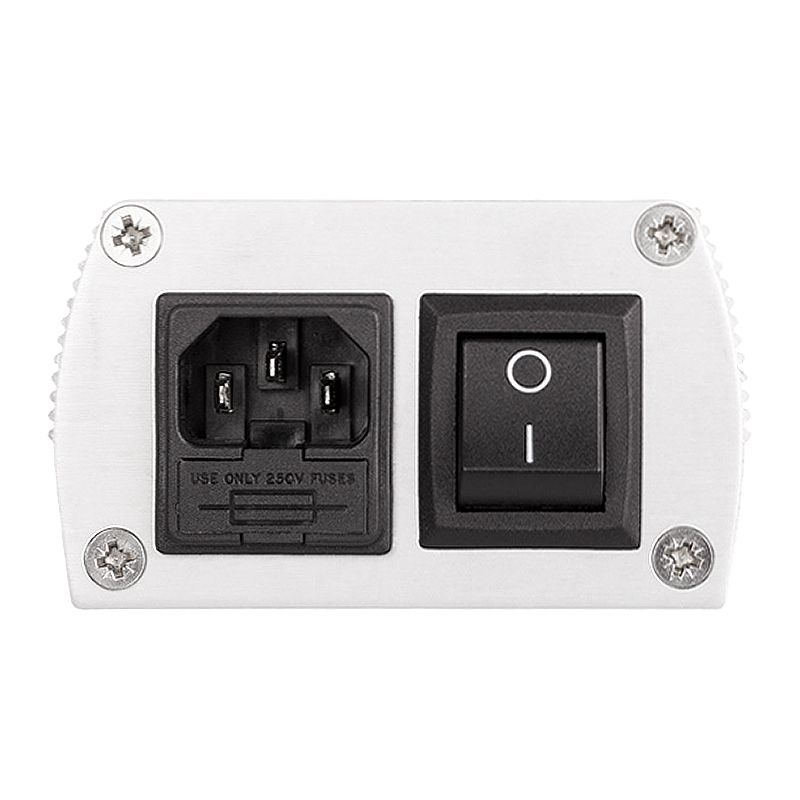

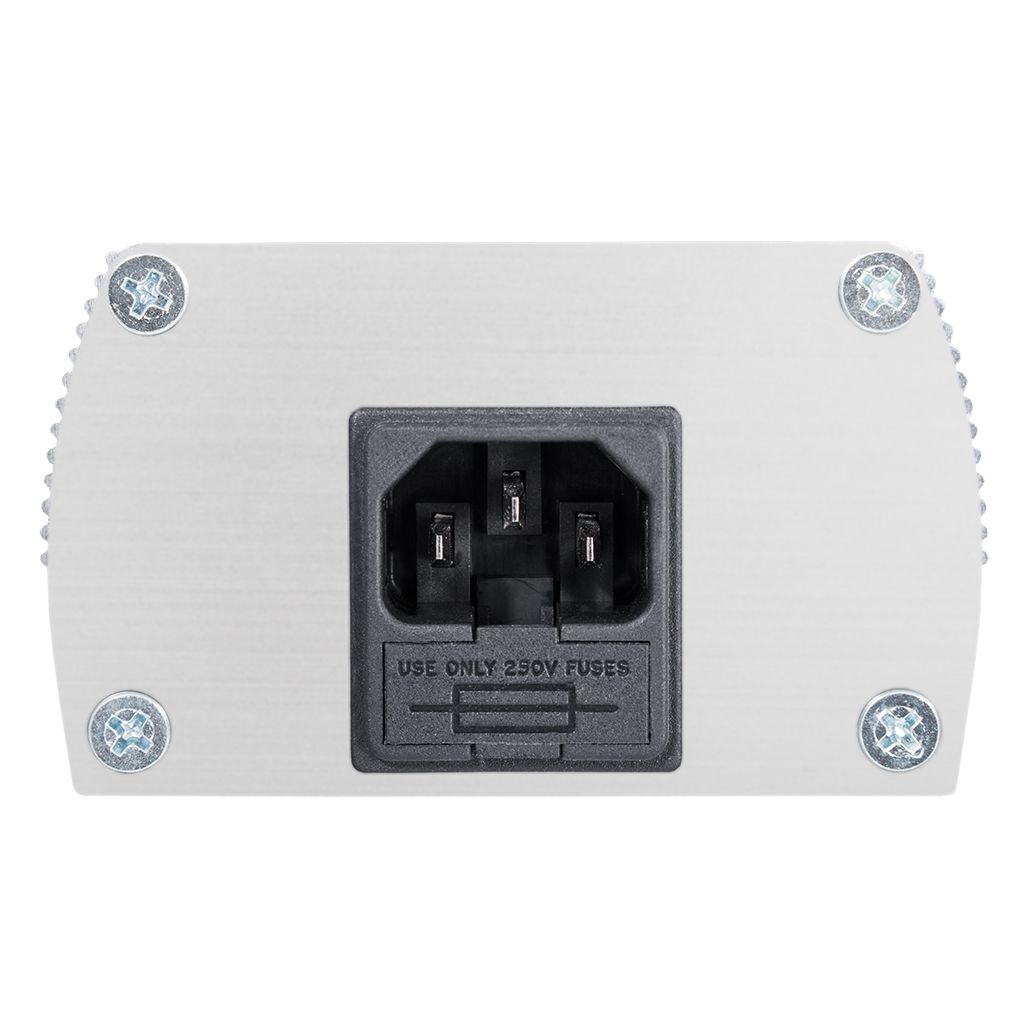

De MD06-EU/SP heeft een IEC C14-netingang en wordt geleverd zonder voedingskabel. Gebruik een geschikte kabel met een IEC C13- of C15-connector. Een afgeschermde Supra LoRad-voedingskabel vormt een passende combinatie met de afgeschermde constructie van het stekkerblok.

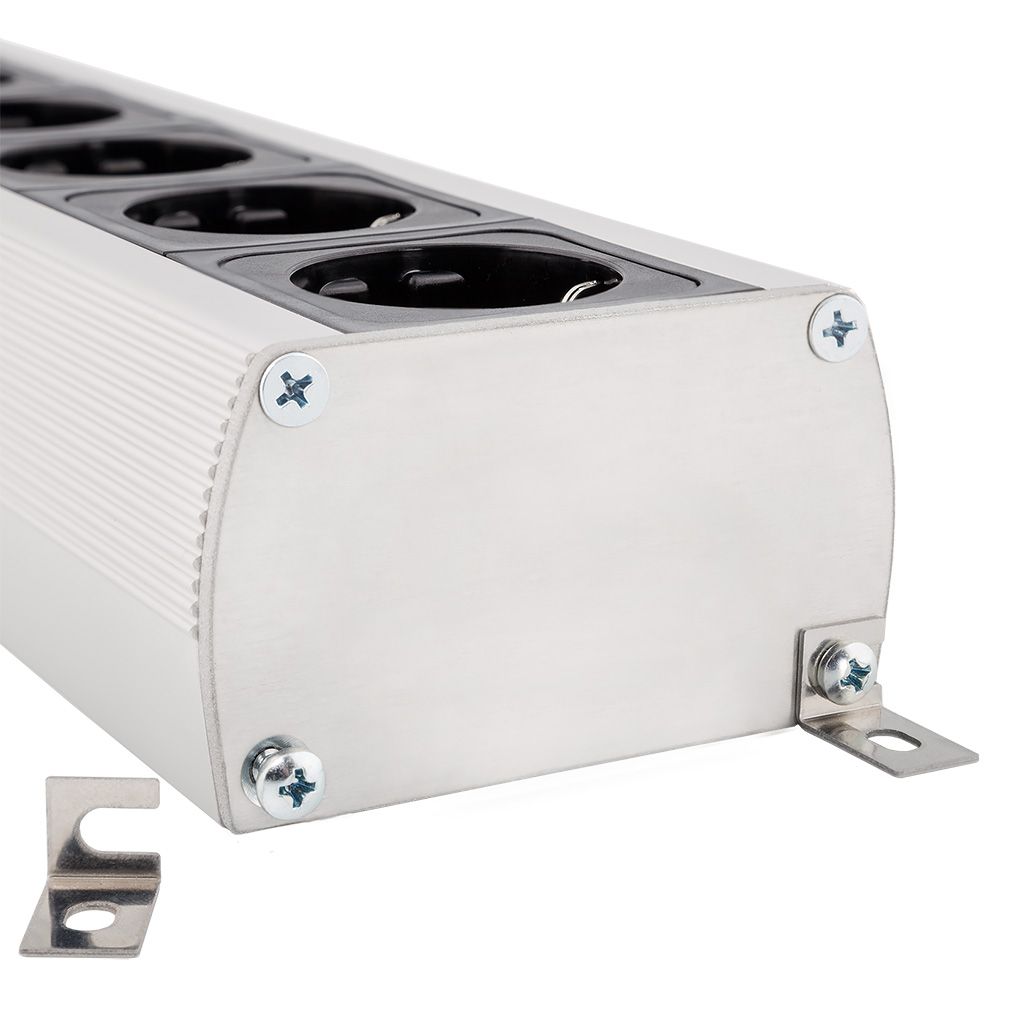

Sluit het stekkerblok aan op een geaard stopcontact, zodat de afscherming en overspanningsbeveiliging correct kunnen functioneren. De maximale totale stroom bedraagt 10A voor alle aangesloten apparaten samen, overeenkomend met 2.300 W bij 230 V. Het stekkerblok kan vrij worden geplaatst of met montagebeugels aan de wand worden bevestigd.
Ook verkrijgbaar met een ander aantal aansluitingen
De Supra MD-serie biedt ook de MD02 met twee aansluitingen, MD04 met vier, MD08 met acht, MD10 met tien en MD15 met vijftien aansluitingen. Zo kunt u het formaat afstemmen op het aantal apparaten in uw installatie.
De beschikbare functies verschillen per model. De grotere MD08, MD10 en MD15 hebben een 16A-netingang waarvoor een voedingskabel met IEC C19-connector nodig is. Bekijk de beschikbare uitvoeringen in het overzicht van Supra-stekkerblokken.
Technische specificaties
- Model: Supra MD06-EU/SP
- Type: afgeschermd stekkerblok met NIF-netfilter en overspanningsbeveiliging
- Aantal aansluitingen: 6 geaarde Schuko-contactdozen
- Standaardverdeling: 1 ongefilterde en 5 gefilterde uitgangen
- Filterwerking: oplopend richting de laatste uitgang
- Maximale RFI-onderdrukking: circa 40 dB
- Overspanningsbeveiliging: type 3, op alle 6 uitgangen
- Beveiliging tussen: fase–nul, fase–aarde en nul–aarde
- Aan/uit-schakelaar: verkrijgbaar met of zonder schakelaar
- Netingang: IEC C14, 10A
- Geschikte kabelconnector: IEC C13 of C15
- Nominale spanning: maximaal 250 V AC
- Maximale totale stroom: 10A
- Maximale totale belasting bij 230 V: 2.300 W
- Interne bedrading: 2,5 mm² OFC-koper
- Zekering: keramisch, 10A, traag
- Behuizing: aluminium, afgeschermd via aarding
- Afmetingen: circa 432 × 90 × 50 mm, lengte × breedte × hoogte
- Plaatsing: vrijstaand of wandmontage
- Productie: geassembleerd in Zweden met Zweedse en Duitse onderdelen
- Leveringsomvang: stekkerblok met rubberen voetjes en montagebeugels, zonder voedingskabel
- Aangepaste filterverdeling: op aanvraag
- Andere aansluitnormen: alle Supra-stekkerblokken kunnen op aanvraag ook in Amerikaanse of Belgische uitvoering worden geleverd
Kort samengevat
- Zes aansluitingen met afscherming en NIF-filtering, gericht op meer rust met behoud van dynamiek.
- Drievoudige overspanningsbeveiliging op alle uitgangen, ook op de ongefilterde aansluiting voor uw versterker.
- Verkrijgbaar met of zonder schakelaar; de SPC/SP Black-uitvoering voegt verzilverde interne bedrading toe.
